Jak skanowanie laserowe i georadar łączą obraz powierzchni z ukrytymi instalacjami na placu budowy

Nowoczesny plac budowy lub teren przeznaczony do głębokiej rewitalizacji to przestrzeń, w której każdy błąd pomiarowy niesie za sobą wysokie koszty. Inżynierowie i geodeci zmagają się z wyzwaniem precyzyjnej inwentaryzacji skomplikowanych układów przestrzennych. Zastosowanie naziemnego skaningu laserowego doskonale rozwiązuje problem odwzorowania tego, co znajduje się na powierzchni gruntu. Rejestracja kształtu budynków, ukształtowania terenu czy istniejących instalacji naziemnych to jednak zaledwie początek procesu weryfikacji placu budowy. Prawdziwe ryzyko dla harmonogramu prac kryje się pod ziemią, gdzie często znajdują się niezinwentaryzowane kable, rury oraz zapomniane fundamenty. Aby zyskać pełną kontrolę nad obszarem inwestycji i uniknąć kolizji sprzętu ciężkiego z ukrytą infrastrukturą, inżynierowie łączą powierzchniową chmurę punktów z zaawansowaną analizą geofizyczną.

Zrozumienie geometrii przestrzeni dzięki chmurze punktów

Naziemny skaning laserowy to technologia, która znacząco zmieniła podejście do inwentaryzacji budowlanej. Urządzenia pomiarowe emitują wiązki światła, które po odbiciu od przeszkód wracają do detektora. Mechanizm ten tworzy niezwykle gęstą i obiektywną chmurę punktów. Taki trójwymiarowy model wiernie odzwierciedla geometrię brył, ułatwiając badanie odchyleń od pionu i poziomu. Projektanci mogą dzięki temu weryfikować rzeczywiste prześwity między elementami nośnymi a planowanymi instalacjami, co eliminuje fizyczne kolizje materiałów na wczesnym etapie planowania.

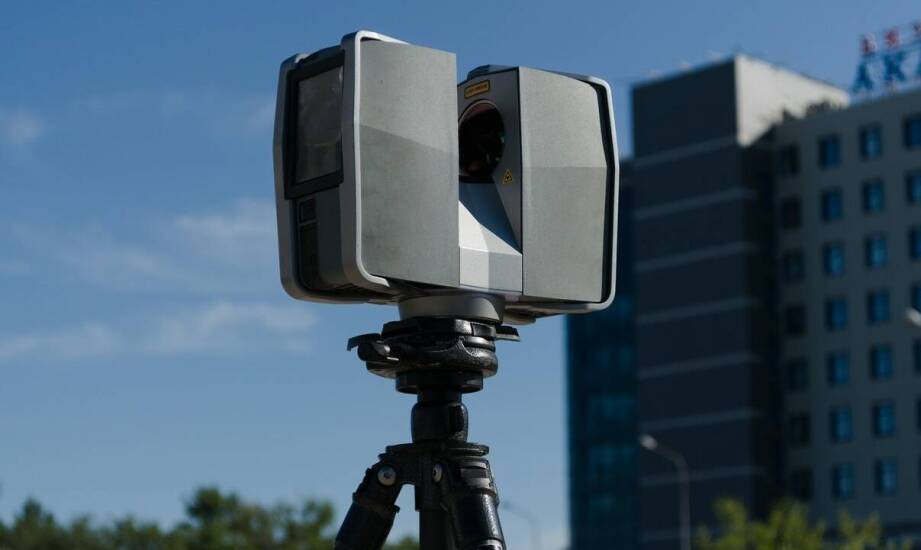

W inżynierii lądowej kluczowa jest jakość i gęstość pozyskiwanych informacji przestrzennych. Szczegółowe Skanowanie laserowe obiektów dostarcza projektantom dokładnych danych o relacjach między istniejącą infrastrukturą a planowanymi zmianami. Zaawansowane urządzenia, takie jak skaner Leica RTC360, rejestrują nawet do 2 milionów punktów na sekundę. Parametry techniczne tego sprzętu gwarantują dokładność rzędu 1,9 milimetra na dystansie 10 metrów, przy jednoczesnym zasięgu operacyjnym sięgającym 130 metrów. Pozwala to na błyskawiczne pozyskanie danych z rozległych terenów przemysłowych czy gęsto zabudowanych obszarów miejskich.

Firma TMT Projekt, realizując usługi dla branży budowlanej w Warszawie i całej Polsce, wykorzystuje takie zbiory danych do sprawnego mapowania skomplikowanych orurowań. Gęsta chmura punktów tworzy niezawodną bazę do modelowania w środowisku BIM, ułatwiając zespołom projektowym cyfrowe planowanie przebudowy. Zasięg lasera kończy się jednak dokładnie tam, gdzie zaczyna się grunt. Aby zajrzeć głębiej, eksperci sięgają po rozwiązania wykorzystujące fale elektromagnetyczne.

Detekcja podziemna i tworzenie hybrydowych modeli 3D

Tam, gdzie skaner napotyka fizyczną barierę w postaci betonu, asfaltu lub ziemi, z pomocą przychodzi technologia radarowa. Metoda GPR (Ground Penetrating Radar) opiera się na emitowaniu impulsów elektromagnetycznych w głąb ośrodka i rejestrowaniu fal odbitych od granic warstw. Dzięki tej zasadzie działania nieinwazyjne badania georadarowe skutecznie lokalizują przebieg instalacji podziemnych, w tym rur z tworzyw sztucznych czy przewodów światłowodowych. Systemy te obrazują układ warstw gruntu i wykrywają niebezpieczne pustki na głębokości do kilku metrów.

Specjaliści wyposażeni w lokalizatory instalacji oraz zaawansowane georadary 3D gromadzą przekroje wgłębne, które obrazują ukryte anomalie geologiczne. Największa wartość analityczna powstaje w momencie nałożenia zebranych radargramów na powierzchniową chmurę punktów z lasera. Proces integracji tych dwóch odrębnych zbiorów danych w jeden wspólny układ współrzędnych buduje kompletny model cyfrowy inwestycji.

W ujednoliconym środowisku projektowym inżynierowie widzą zarówno precyzyjny obrys budynku, jak i faktyczny układ sieci bezpośrednio pod nim. Osadzenie wyników detekcji podziemnej w naziemnym modelu przestrzennym ułatwia wyznaczenie bezpiecznych stref dla wykopów, chroniąc kluczową infrastrukturę przed uszkodzeniem mechanicznym. Geolodzy i archeolodzy mogą w ten sposób analizować powiązania przestrzenne w jednym, całkowicie spójnym widoku.

Synergia pomiarów w nowoczesnej inżynierii lądowej

Współczesne projekty infrastrukturalne wymuszają pracę w obszarach o bardzo wysokim zagęszczeniu sieci uzbrojenia terenu. W takich warunkach samo zwiększanie rozdzielczości pomiarowej skanera laserowego czy podnoszenie czułości anteny georadarowej rzadko rozwiązuje problem brakujących danych. Podstawowe znaczenie ma komplementarność pozyskiwanych informacji przestrzennych.

Zestawienie precyzyjnej geometrii powierzchni z mapą anomalii ukrytych w gruncie zamyka niebezpieczną lukę informacyjną na styku dwóch środowisk. Zintegrowany model hybrydowy daje inżynierom pełny wgląd w układ urbanistyczny i geologiczny, pozwalając na racjonalne oraz bezkolizyjne poprowadzenie tras nowych przyłączy. Równoległe wykorzystanie obu tych technologii pomiarowych dostarcza obiektywnych dowodów o rzeczywistym stanie terenu, gwarantując spokój i ciągłość prac budowlanych.
